ROEMHELD夾緊系統FSS系列介紹：
德國品牌ROEMHELD是全球在液壓動力夾具金屬切削生產工程領域的市場領導者，其產品主要有ROEMHELD裝配和手動技術、德國羅姆希特ROEMHELD夾緊系統、氣動元件、液壓工裝夾具、夾緊元件、附件、供油元件、液壓源、液壓閥、浮動支撐、液壓夾緊元件和液壓夾緊油缸等。廣泛應用于醫療、紡織、包裝、印刷、木工以及許多其他的工業及商業產品。
靈活的夾緊和支撐系統，用于夾緊具有自由曲面的薄壁工件

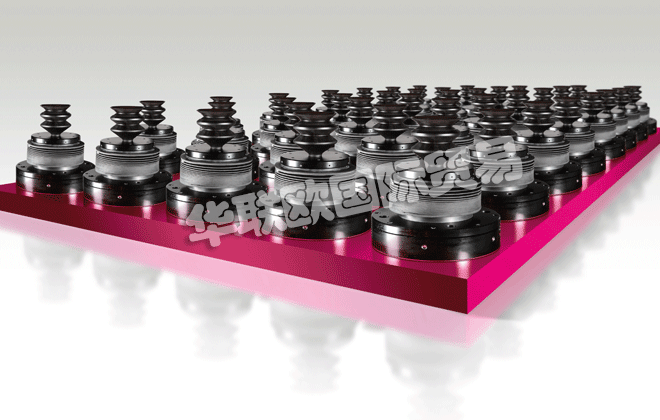

圖1： FSS執行器的布置以構建工件支撐表面
ROEMHELD FSS夾緊系統(圖1)?F lexible夾緊和小號 95的支持小號 ystems FSS夾緊系統被用來夾緊和支持具有不同的自由形式表面的各種工件。FSS夾緊系統的核心元件是夾緊和支撐元件(FSS執行器)，它們可以無限量地使用并且一起形成工件的接觸表面。由于每個FSS執行器可以單獨定位在相關的工件幾何形狀上，因此FSS夾緊系統允許靈活配置各個表面以夾緊和支撐工件。
FSS執行器基本上由導向和軸向可調節的活塞桿組成，可以夾緊在任何位置。兩者，程序本身以及活塞桿的夾緊都是完全自動化的。這就是FSS夾緊系統通常永久安裝在機床上的原因。
通常，具有內部球位置的真空墊被充分證明其自身作為限定的接觸表面被用作工件的界面。還可以實現適合于各個工件的夾具的其他幾何形狀。根據工件表面和幾何形狀以及真空墊，可以獲得每個元件300N以上的夾緊力(真空力)。
ROEMHELD夾緊系統FSS系列的應用領域：
FSS夾緊系統適用于需要在測量機器中加工或定位具有大面積自由曲面的薄壁零件的任何地方。

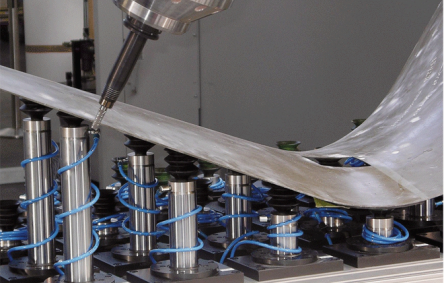

圖2：航空業的應用實例
•航空業(圖2)
•汽車行業
•Railed車輛
•造船
•航天工業
能量供應和控制(圖3)

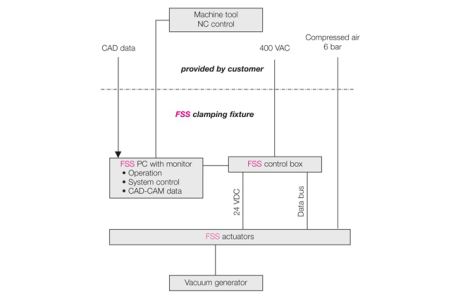

圖3：能源供應和控制
FSS執行器需要24 VDC的電源
，6 bar的氣動供應，確保活塞桿的鎖定或解鎖，以及與供應工件支撐的真空墊的真空發生器的連接。FSS執行器由數據總線激活。
FSS夾緊系統由中央PC控制，使用集成在控制箱中的所需開關裝置。PC配備了所需的總線接口。
可以集成TCP / IP -將系統連接到客戶網絡的接口。
該控制器可以處理客戶特定的CAD數據，并從中生成所需的NC數據，用于
控制FSS執行器和機床。

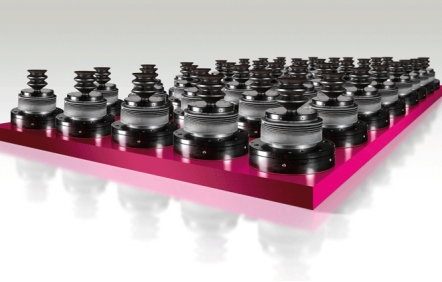

ROEMHELD夾緊系統FSS系列相關產品圖片：
