SCHUNKO型圈機械手ORG 85專門用于可靠地自動抓取和裝配 O 型圈、方形圈和其他用在軸上和孔內的圓環。它可以配合直徑范圍 5 至 160 毫米的圓環進行外部裝配，直徑范圍 10 至 120 毫米的圓環進行內部裝配。這些機械手能夠與傳感器技術、內部裝配用O型圈特定機械手或定心套筒結合使用，確保生產效率和精度更高。經過與最新的生產技術結合，機械手的功能原理 賦予它們穩健的可靠和長使用壽命，并使之成為安全的投資。雄克O型圈機械手ORG 85是配有適當頂指的機械手，可裝配O型圈，包括滾軸上(外部裝配)和孔內(內部裝配)的方形圈及其他零件。安裝的 O 型圈的最大厚度為直徑 4 mm。O型圈的安裝原則取決于形狀(O 型圈、方形密封圈等)、肖氏硬度、內徑和強度，以及安裝深度。
一般而言，Ø 5 mm 至 Ø 160 mm 的 O 形環可以用于外部組件的安裝，而對于內部組件，則必須使用 Ø 10 mm 至 Ø 120 mm 的 O 形環。 三爪 A 和 B 張開和閉合的行程方面可進行調整，閉合位置不受影響。該機械手在清潔環境中使用，尤其是自動化裝配。采用一個機械手通過外夾內撐實現裝配 ，靈活且節約成本，采用新的安裝原理，性能可靠。外部裝配 O 型圈由全部六個手指擴開，然后機械手運動到軸上的裝配槽位置。首先，三爪A的三個手指以線性移動方式縮回。按三角形狀裝上O型圈，可進行調整，使得已有一部分在槽內的三爪B的三個手指保持固定。整個機械手現在縮回?，F(xiàn)在，O型圈完全裝配到槽中內部裝配O型圈受三個扇形爪B和三爪A的夾持力形成四葉形狀。機械手及其手指在裝配孔內移動。扇形爪現在將O型圈壓在槽的大部分圓周上。手指縮回，O型圈進一步落入槽內。手指現在位于O型圈內，扇形爪壓住O型圈，將其壓入槽內。

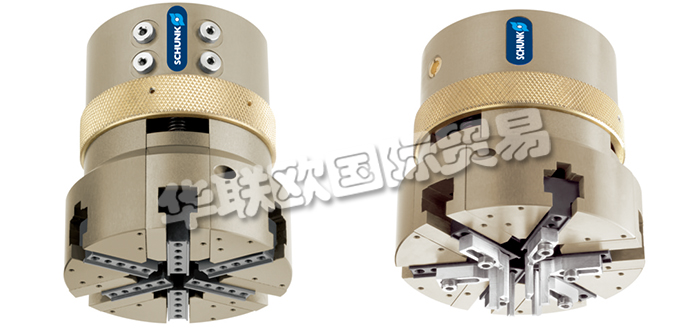

德國雄克SCHUNKO型圈機械手ORG 85
1.描述：配有適當頂指的機械手，可裝配 O 形圈，包括滾軸上(外部裝配)和孔內(內部裝配)的方形圈及其他零件
2.應用領域：機械手在清潔環境中使用，尤其是自動化裝配。
3.優點：采用一個機械手通過外夾內撐實現裝配
4.靈活且節約成本
5.采用新的安裝原理，性能可靠、高可用性
6.外徑標準裝配棘爪裝配
7.快速調試用常規圈尺寸
8.雄克O型圈機械手ORG 85技術參數如下
| ID | 304120 | 重量 [kg] | 1.35 |
| 手指數量 | 6 | 額定工作壓力 [bar] | 6 |
| 三爪 A：工作原理 | 雙動式 | 最小工作壓力 [bar] | 4 |
| 三爪 A：單指行程 [mm] | 21 | 最大工作壓力 [bar] | 8 |
| 三爪 A：閉合力 [N] | 45 | 最大允許手指長度 [mm] | 80 |
| 三爪 A：張開力 [N] | 55 | 防護等級 IP | 40 |
| 三爪 A：收縮行程 [mm] | 5 | 最低環境溫度 [°C] | 5 |
| 三爪 A：收縮力 [N] | 20 | 最高環境溫度 [°C] | 90 |
| 三爪 A：雙行程的流體消耗量 [cm³] | 11 | 重復精度 [mm] | 0.02 |
| 三爪 A：收縮行程的流體消耗量 [cm³] | 6 | 直徑 D [mm] | 85 |
| 三爪 B：工作原理 | 單動式 | 高度 Z [mm] | 98 |
| 三爪 B：單指行程 [mm] | 15 | 力矩 Mx max. [Nm] | 10 |
| 三爪 B：張開力 [N] | 125 | 力矩 My max. [Nm] | 8 |
| 閉合時間 [s] | 0.1 | 力矩 Mz max. [Nm] | 6 |
| 打開時間 [s] | 0.12 | 最大軸向力 Fz max. [N] | 40 |
