SCHNEIDER斷路器參數：
|
主要 |
|
|
范圍 |
多9 |
|
產品名稱 |
Multi 9 C60 |
|
產品或組件類型 |
微型斷路器 |
|
設備簡稱 |
C60CTRL |
|
設備應用 |
分配 |
|
極點描述 |
1P |
|
受保護的桿數 |
1 |
|
[In]額定電流 |
1 A. |
|
網絡類型 |
交流 直流 |
|
旅行單元技術 |
熱磁 |
|
曲線代碼 |
C |
|
打破能力 |
Icu 100 kA，240 V AC 50/60 Hz，符合EN / IEC 60947-2 Icu 25 kA，60 V DC，符合EN / IEC 60947-2標準 |
|
利用類別 |
A類符合EN / IEC 60947-2 |
|
適合隔離 |
是符合EN / IEC 60947-2 |
|
標準 |
EN / IEC 60947-2 |
|
產品認證 |
CE |
|
補充 |
|
|
網絡頻率 |
50/60赫茲 |
|
系統電壓 |
相和中性AC 50/60 Hz 60 V DC 之間的240 V電壓 |
|
磁跳閘極限 |
8.5 x In +/- 20%AC 12 x In +/- 20%DC |
|
[Ics]額定服務分斷能力 |
50 kA 50%x Icu，240 V AC 50/60 Hz，符合EN / IEC 60947-2 25 kA 100%x Icu，60 V DC，符合EN / IEC 60947-2 |
|
[ui]額定絕緣電壓 |
500 V AC 50/60 Hz符合EN / IEC 60947-2 |
|
[Uimp]額定沖擊耐受電壓 |
6 kV符合EN / IEC 60947-2 |
|
接觸位置指示器 |
是 |
|
控制類型 |
切換 |
|
本地信令 |
開/關指示 |
|
安裝方式 |
夾上 |
|
安裝支持 |
DIN導軌 |
|
9毫米間距 |
2 |
|
高度 |
3.19英寸(81毫米) |
|
寬度 |
0.71英寸(18毫米) |
|
深度 |
2.83英寸(72毫米) |
|
產品重量 |
0.26磅(美國)(0.12千克) |
|
顏色 |
灰色 |
|
機械耐久性 |
20000次循環 |
|
電氣耐久性 |
10000次循環 |
|
提供掛鎖 |
掛鎖 |
|
連接 - 終端 |
隧道式終端，頂部或底部剛性線0 ...0.04in²(1 ...25mm²)最大 隧道型端子，頂部或底部柔性線0 ...0.04in²(1 ...最小25mm²) 隧道式端子，頂部或底部柔性帶套圈導線0 ... 0.04in²(1 ...25mm²)max |
|
剝線長度 |
0.55英寸(14毫米)(頂部或底部) |
|
擰緊扭矩 |
17.7 lbf.in(2 Nm)(頂部或底部) |
|
漏電保護 |
單獨的塊 |
SCHNEIDER斷路器的工作環境：
|
環境 |
|
|
IP防護等級 |
IP40模塊化外殼符合IEC 60529 IP20，符合IEC 60529 |
|
污染程度 |
3符合EN / IEC 60947-2 |
|
熱帶氣候 |
2符合IEC 60068-1 |
|
相對濕度 |
95%(131°F(55°C)) |
|
環境空氣溫度進行操作 |
-22 ... 158°F(-30 ... 70°C) |
|
環境空氣溫度用于存儲 |
-40 ... 176°F(-40 ... 80°C) |

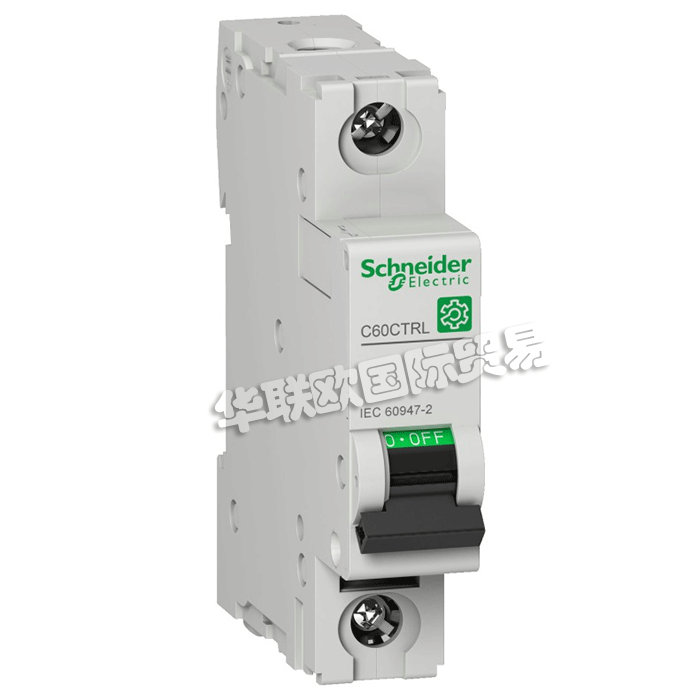

SCHNEIDER斷路器相關產品圖片：
